Самый главный мост: как строят мост через Керченский пролив
История
Сама география подсказывает, что в этом месте должен быть мост. Желание соединить два берега Керченского пролива транспортным переходом возникало неоднократно. Еще в 30-е годы советские инженеры занимались проектированием железнодорожной линии от Херсона до Поти, которая как раз должна была пройти через Керченский пролив. Но тогда помешала война. В первый раз соединить два берега удалось в 1944 году после освобождения Крыма от немецких войск. Железнодорожный мост построили за 7 месяцев с использованием немецких конструкций, оставшихся после отступления гитлеровцев. Во время войны Гитлер отдал приказ построить через пролив мост, который бы обеспечил автомобильное и железнодорожное движение. Построенная ранее немцами в 1943 году канатная дорога не обладала достаточной грузоподъемностью и не обеспечивала нужды армии. Ни танки, ни другую тяжелую технику по ней переправить было нельзя. Изготовленные в Германии конструкции доставили в Крым и приступили к стройке. Но наступление Красной армии сорвало планы гитлеровцев, и построенный уже на треть мост был ими подорван.

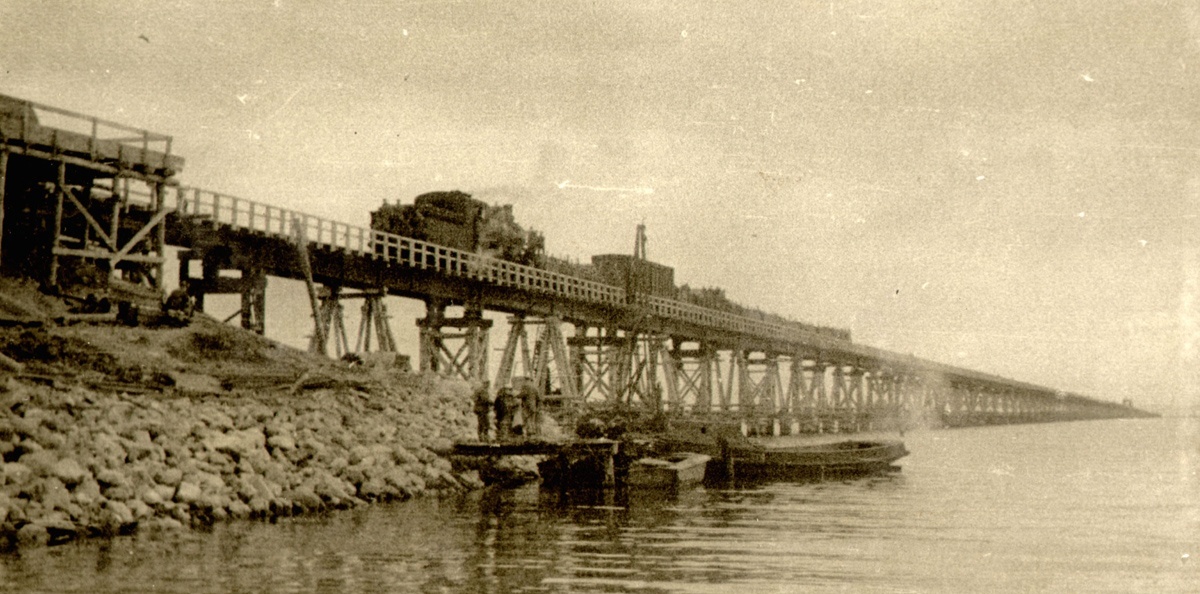

Железнодорожный мост 1944 года / © kerch-most.ru |
Осенью 1944 года мост был достроен уже советскими строителями. Конструкция железнодорожного моста состояла из 115 пролетов длиной по 27,1 метра каждый. Всего длина моста составляла 4,5 километров. Судоходство в фарватере обеспечивалось за счет поворачивающегося на средней опоре 110-метрового пролетного сооружения. Но простоять ему предстояло только полгода. В феврале 1945 года льдом, пришедшим с Азовского моря, треть опор моста были повреждены. Чтобы оставшиеся конструкции не создавали препятствия судоходству, мост демонтировали. Восстановлен он уже не был. С 1953 года стала действовать Керченская паромная переправа. Вопрос строительства нового моста через пролив неоднократно рассматривался властями России и Украины. Но только с момента вхождения Крыма в состав Российской Федерации необходимость в транспортном переходе через Керченский пролив встала особенно остро. Поэтому, как только это произошло, началось проектирование моста, а вскоре и его строительство.
Технические параметры
Общая протяженность перехода составит 19 километров. По морю от косы до острова Тузлы – 7 километров, еще 6 километров – дорога по самому острову, и далее еще один участок до Керчи длиной 6 километров. Благодаря арочным пролетам длиной 227 метров и высотой 35 метров в фарватере пролива, на участке от острова Тузла до Керчи, мост не станет препятствием для судоходства. Фактически строящийся транспортный переход – это два моста: автодорожный и железнодорожный, которые будут идти параллельно в одном коридоре.
После строительства Керченский мост станет самым протяженным в Европе и отнимет первое место у моста Васко да Гама в Португалии. Шестиполосный автомобильный мост через Тахо – самую крупную реку Пиренейского полуострова – был открыт в марте 1998 года в столице страны Лиссабоне. Его длина – 17,2 километра.
Мост через Керченский пролив обеспечит автомобильное и железнодорожное сообщение между Краснодарским краем и Крымом. Четырехполосная трасса обеспечит проезд до 40 тысяч автомобилей в сутки. Предполагаемая скорость движения машин – до 120 км/ч. Автомобильный мост и подъезды к нему должны стать частью автострады А-290 Керчь – Новороссийск. Двухпутная железная дорога позволит пропускать до 47 пар поездов в сутки, пассажирские поезда со скоростью 120 км/ч, грузовые – 80 км/ч. Также, в отличие от моста через Тахо, проезд по Керченскому мосту будет бесплатным. Желающие въехать в Лиссабон по мосту Васко да Гама должны заплатить 2,70 евро за легковой автомобиль и до 11,70 евро за грузовой. В обратном направлении проезд бесплатный.
Технические параметры мостового перехода / © most.life |
К слову, проектированием моста занимался Институт Гипростроймост – Санкт-Петербург, выступивший также генеральным проектировщиком вантового моста через бухту Золотой Рог во Владивостоке и одним из проектировщиков моста на остров Русский через пролив Босфор Восточный. Изначально экспертами рассматривалось более семидесяти вариантов транспортного перехода. Большие шансы были у проекта строительства моста через косу Чушку. К слову, именно здесь был построен первый мост через пролив, не простоявший и полугода.
Если бы был выбран северный маршрут строительства, то протяженность моста была бы меньше. Вот только при выборе этого маршрута на время строительства пришлось бы закрыть паромную переправу, чего допустить было нельзя.
Этапы строительства
Строительству предшествовали масштабные геодезические исследования и кадастровые работы. Из зоны будущей стройки были отселены редкие животные, на другие участки были пересажены растения, занесенные в Красную книгу. Проводились работы по разминированию и археологические раскопки. Строительные работы начались с возведения технологических мостов, призванных обеспечить доставку работников, техники и строительных материалов к месту работ по всему фронту строительства. Первый из трех рабочих мостов был открыт в октябре 2015 года. Он проложен между Таманским полуостровом и островом Тузла. Следующие два моста – один от острова до судоходного фарватера и другой, навстречу ему, от керченского берега до фарватера, –должны быть готовы к осени 2016 года.
Первый рабочий мост / © sudak.pro |
Само строительство пройдет в четыре этапа. На первой стадии предусмотрена установка фундаментов и сооружение опор моста. Автомобильный мост будет иметь 288 опор, для устройства фундаментов которых придется погрузить в грунт более 2500 свай. Железнодорожный – 307 опор и более 3000 свай. Далее, на втором этапе, – сборка и монтаж пролетных конструкций. Длина пролетов (балочных) на разных участках – от 54 до 57 метров. Самые протяженные пролеты (арочные) будут установлены над судоходным фарватером, их длина – 227 метров. Высота арок составит 45 метров. Высота пролетов над уровнем воды – 35 метров. Ширина пространства для прохода судов – 185 метров.
В отличие от Эресуннского моста – самого длинного совмещенного моста в Европе – железнодорожные пути и полосы автомобильного движения Керченского моста расположены параллельно. Мост через пролив Эресунн, соединяющий столицу Дании Копенгаген и шведский город Мальмё, двухъярусный, он имеет два железнодорожных пути в нижнем ярусе и четыре полосы автомобильного движения в верхнем.
На третьем этапе строителям предстоит заняться устройством автодороги и железнодорожных путей. На этом этапе формируется проезжая часть и укладываются рельсы, прокладываются коммуникации, осуществляется установка защитных барьеров и шумозащитных экранов, ведется монтаж опор освещения. Последний этап – завершающий. Предстоит демонтировать временные конструкции, рекультивировать территории, заняться благоустройством и озеленением.
Строить мост начали одновременно в восьми местах, на морских и сухопутных участках. Это позволит завершить строительство за рекордные три года. На декабрь 2018 года намечено открыть движение по мосту в рабочем режиме. А уже летом 2019 года, после окончания всех пуско-наладочных работ и благоустройства прилегающей территории, состоится официальное открытие.
Возведение свайных фундаментов моста началось в марте 2016 года одновременно на нескольких участках. А к 30 мая на сухопутных и морских участках строительства было погружено в грунт уже более 1000 свай различных типов. Первая опора Керченского моста была возведена на острове Тузла уже в апреле. Она должна стать частью автомобильной трассы. Ее высота небольшая: всего три метра, вместе с пролетом она поднимет мост на семь метров. Но дальше, приближаясь к акватории в сторону судоходного канала, высота опор и в целом моста будет расти. Устроена опора на восьми наклонных трубчатых сваях диаметром 1420 мм, погруженных на глубину 76 метров. Но такие сваи применяются не везде. К примеру, на керченском берегу, где грунт является наиболее подходящим для такого строительства, железобетонные призматические сваи погружаются в грунт на глубину до 16 метров. В мае строители приступили к сооружению опор и в акватории. Первые сваи были вбиты у западной оконечности острова Тузла.
Начиная с июня на некоторых участках строители приступили уже ко второму этапу сооружения моста – монтажу пролетов. Сначала на сухопутных участках на берегу таманского полуострова, а вскоре и на острове Тузла. Общий вес пролетной конструкции, состоящей из четырех главных балок, соединенных между собой балками поперечными, – около 160 тонн. На сборку и установку на опоры одного пролета уйдет около месяца. А дальше уже можно приступать к укладке на пролет плиты проезжей части и формированию дорожного полотна.
И наконец, в августе началось строительство судоходной части моста над фарватером Керчь-Еникальского канала. Строители приступили к сооружению самых мощных опор моста, которые будут держать арочный судоходный пролет.
Судоходный пролет
После прохождения острова Тузла мост постепенно начинает набирать высоту для того, чтобы достичь максимальной высоты над водой перед судоходным фарватером. Судоходный пролет является самым сложным элементом моста и одновременно самым эффектным. Свод арки пролета имеет высоту 45 метров, а длина пролета, как уже было сказано, – 227 метров. В целом высота этой части моста достигнет 80 метров над уровнем воды.
Судоходство в Керченском проливе осуществляется не по всей его ширине, а в основном только по Керчь-Еникальскому каналу. Судоходный канал был прорыт в проливе еще в 1877 году. В дальнейшем он неоднократно углублялся и расширялся. На сегодняшний день длина канала составляет 24,3 километра, ширина – 120 метров, а глубина достигает отметки 10 метров. Именно этим и обусловлено сооружение судоходной части моста в этой части пролива.
Сборка конструкции будет происходить на керченском берегу. Для этого предусмотрена специальная технологическая площадка. Чтобы собрать судоходные арочные пролеты, потребуется около года. Доставленные морским путем на керченский берег габаритные элементы конструкции соберут вместе на стапелях технологической площадки. Далее уже готовые пролеты погрузят на плавсистему и доставят к фарватеру, где и установят на опоры.

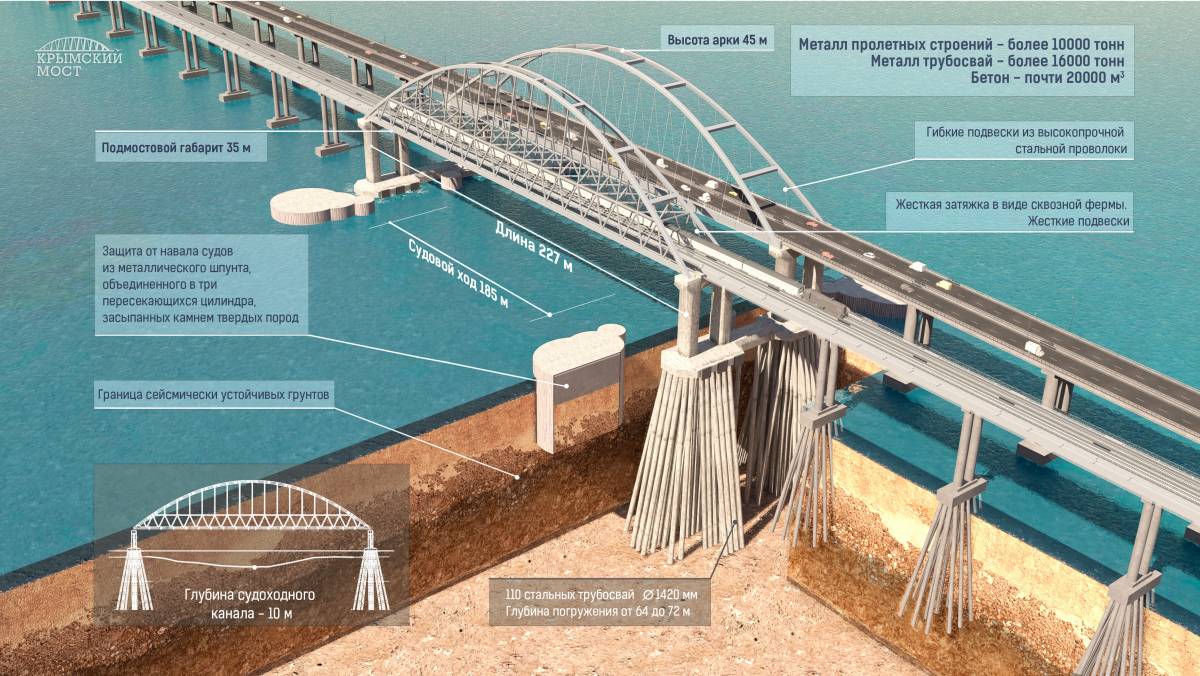

Судоходный пролет моста через керченский пролив/ © most.life |
Пока на берегу готовятся собирать судоходные пролеты, в акватории уже возводятся опоры под них. Строительство четырех самых мощных опор моста займет около года. Первоначально формируются свайные фундаменты. Для каждой опоры необходимо 110 стальных трубчатых свай диаметром 1420 мм. Сваи забиваются в грунт как вертикально, так и наклонно. Оголовки свай будут объединены ростверком. На участке со сложной геологией и высокой сейсмикой это позволяет обеспечить необходимую устойчивость опоры.
Задача, с которой нельзя не справиться
Строительство мостового перехода через Керченский пролив – непростая инженерная и строительная задача. Минимальный срок эксплуатации моста – 100 лет. Сложнейшему инженерному сооружению предстоит стоять в сейсмически активном районе. Мост должен выдержать землетрясения до 9 баллов. Зимой он будет испытываться на прочность и чрезвычайными ледовыми нагрузками, и сильными штормами, которые в этих местах не редкость. Осложняли задачу, поставленную перед проектировщиками, и зыбкое илистое дно пролива, и тектонический разлом под ним.
Но значение моста как для России, так и для Крыма и Кубани, которые с июля 2016 года объединены в один федеральный округ, сложно переоценить. И есть все основания считать, что строители с поставленной задачей справятся.
